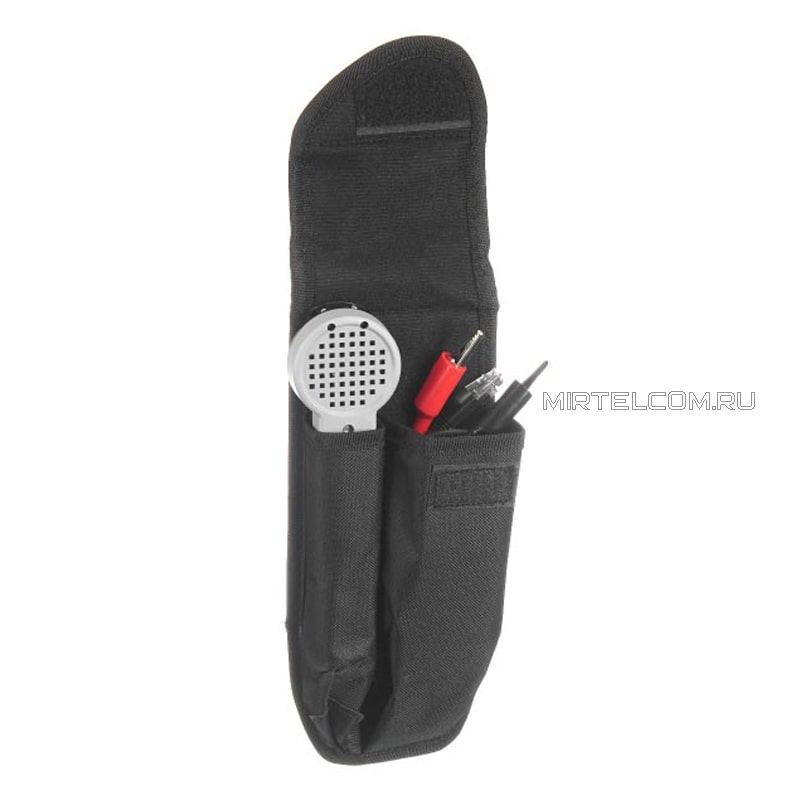

Тестовый набор тип 701К (индуктивный щуп 200ЕР + тональный генератор 77HP)

Набор применяется для точного определения целостности проводки, поиска нужного провода в толстом пучке кабелей идентификации нужного порта на кроссе, организации канала служебной связи между монтажниками и определения полярности телефонных линий. 701K состоит из тонального генератора 77HP и индуктивного щупа 200EP.

Принцип работы тестового набора:

Для "прозвонки" линии Вам обязательно необходимо два проводника. Это может быть две жилы или жила и экран кабеля. С помощью крокодилов или модульного разъема (RJ) подключаем генератор к линии. Он посылает в линию сигнал определенной частоты. На обратном конце линии с помощью антенны - щупа, прикасаясь по очереди ко всем парам/кабелям, определяется максимальный уровень сигнала. На нужном проводнике уровень сигнала будет намного выше чем на соседних  (незначительные наводки будут распространяться по всем рядом проходящим жилам).

Есть небольшая особенность работы, если вам необходимо отобрать кабель из пучка, а  доступа к оголенным жилам на дальнем конце нет. В этом случае подключайте генератор ко всем парам сразу - две пары к одному "крокодилу" и две к  "второму" (в случае 4-х парного проводника). Если подключится к одной паре - сигналу сложнее пробиваться сквозь внешнюю изоляцию.

Также легко вы сможете работать с обесточенными слаботочными сетями без напряжения.

Особенности:

• Генерация и прием тонального сигнала (890/960 Гц. +10 дБм).
• Идентификация пар в многопарном кабеле.
• Поиск нужной пары в распределительном ящике, кроссе или муфте.
• Визуальная индикация короткого замыкания жил (целостности линии).
• Индикация постоянного напряжения в линии.
• Индикация переменного (звонкового) напряжения в линии.
• Определение полярности телефонной линии (1 линия).
• Организация канала служебной связи (подача питающего напряжения 4,6 В для микрофона тестовой телефонной трубки).
• Индикация низкого заряда батареи.

Характеристики:

• Тональный генератор:
  • Напряжение батареи разговора (при 600 Ом) - 4,6 В DC
  • Выходная мощность (при 600 Ом) - +10 дБм
  • Визуальная индикация КЗ  -
  • Звуковая индикация КЗ  -
  • Частота сигнала - 890/960 Гц
  • Защита по напряжению - 52В DC
  • Питание - 9 В (крона)
  • Время работы от батареи - 50 часов
  • Температура эксплуатации от 0 до +50°C
  • Температура хранения от -50 до +75°C
  • Размер - 32 х 64 х 57 мм
  • Вес - 128 гр
• Индуктивный щуп:
  • Диапазон принимаемых частот - 500 Гц – 5 кГц
  • Коэффициент усиления (номинальный) - 30 дБ
  • Возможность регулировки усиления (громкости) - да
  • Сопротивление наконечника:
    • металлического – 0 Ом
    • пластикового – 300 Ом
  • Входной импеданс (номинальный) - 100 МОм
  • Питание - 9 В (крона)
  • Время работы от батареи - 50 часов
  • Подсветка рабочего пространства - светодиод
  • Индикация уровня принимаемого сигнала - динамик, светодиод
  • Разьем для гарнитуры - 3,5 мм 8 Ом
  • Температура эксплуатации и хранения от 0 до +50°C
  • Размер - 231 х 55 х 28 мм
  • Вес - 145 г
