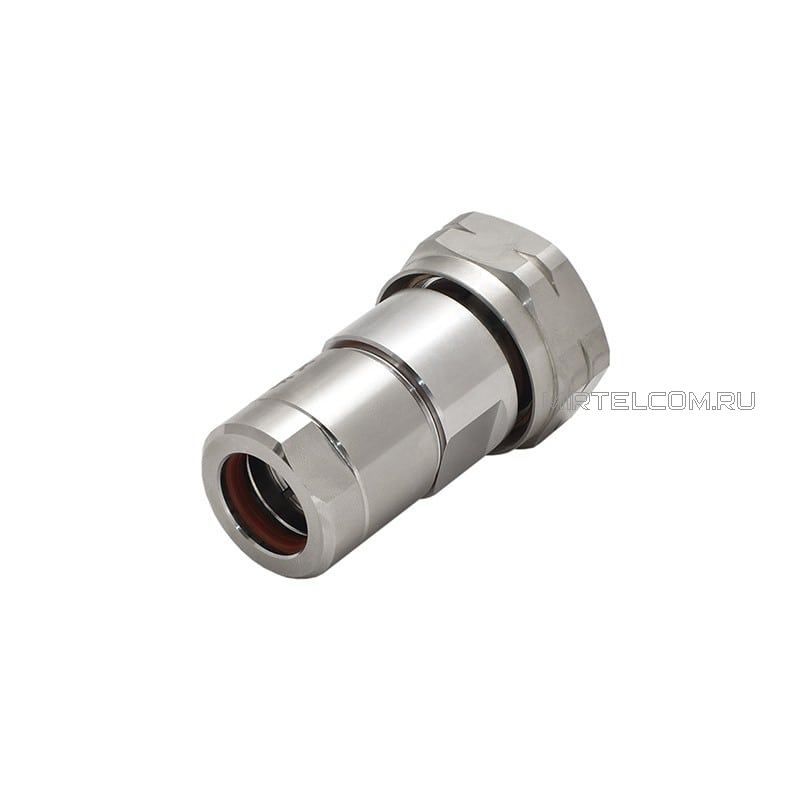

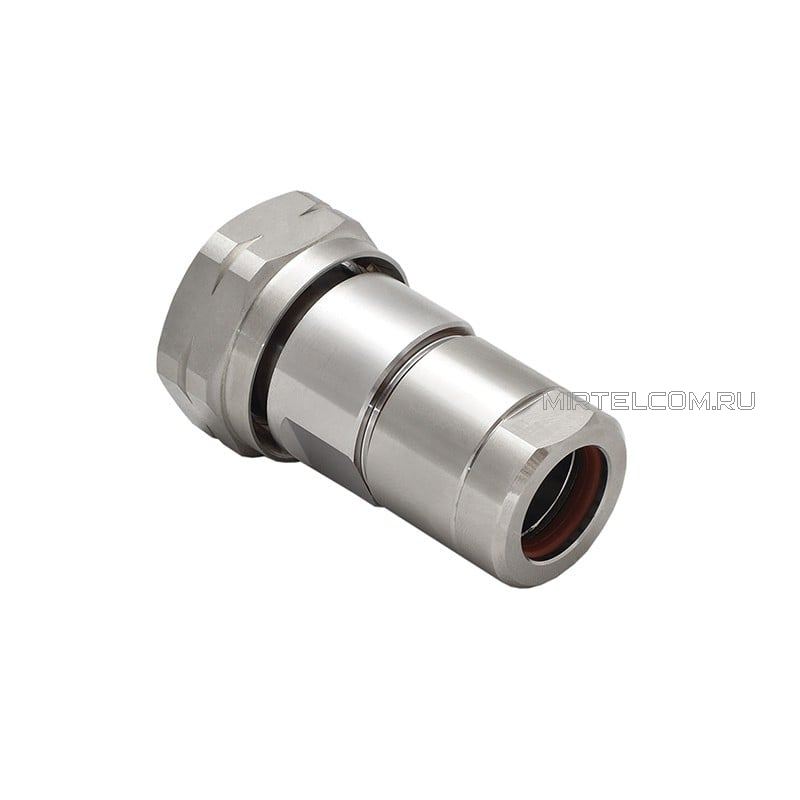

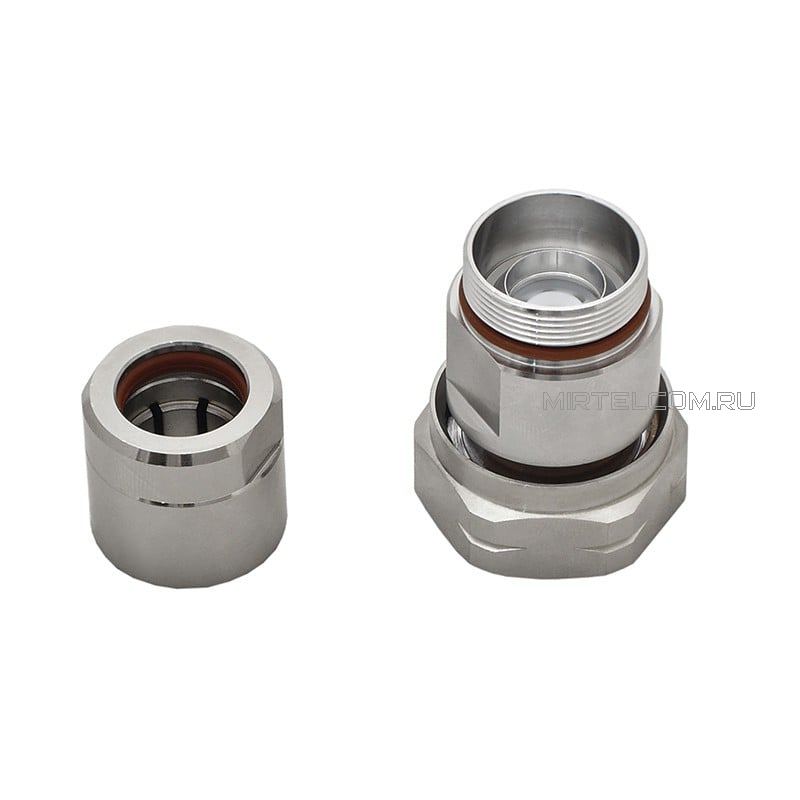

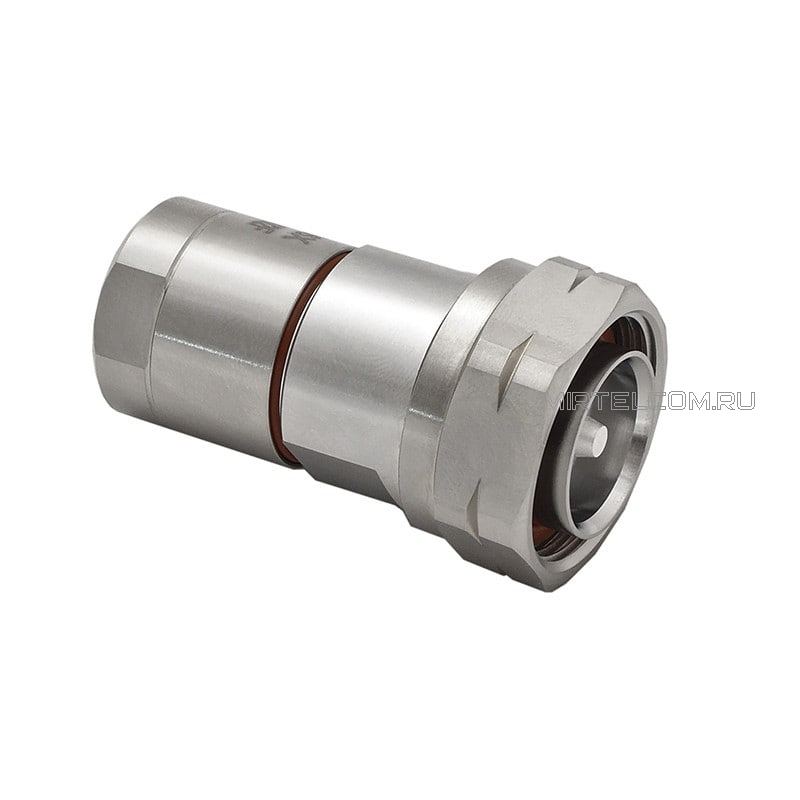

Разъем 7/16 DIN (C0006X) male, прижимной на кабель 1/2"

Коаксиальный разъем/вилка серии 7/16 DIN для фидерных кабелей диаметром 1/2". Коннекторы 7/16 используются с профессиональным оборудованием для передачи ВЧ-сигнала высокой мощности.

Серийное обозначение 7/16 расшифровывается как диаметр внутреннего контакта 7 мм и диаметр внешнего контакта 16 мм. Основная сфера применения соединителя 7/16 — подключение базовых станций сотовой связи и промышленных антенных систем. Разъем обеспечивает минимальные потери сигнала на частоте до 3 ГГц.

Уровень интермодуляционных искажений третьего порядка при двух несущих по 20 Вт каждая и частоте ≤1880 МГц составляет -158 dBc. Низкий уровень интермодуляционных искажений особенно важен, когда несколько радиопередатчиков задействуют одну антенну или антенна базовой станции устанавливается в непосредственной близости от множества других передающих антенн.

Особенности:

• Имеет волновое сопротивление 50 Ом, низкий уровень интермодуляционных искажений и качественную защиту от внешних воздействий.
• Данный разъем является прижимным и не требует специальных инструментов для монтажа кабеля. Конструкция коннектора обеспечивает предельную надежность соединения, защиту от вибраций и водо- и пыленепроницаемость по стандарту IP68.
• Рассчитан на кабель 1/2 серии Flex (16 мм).

Характеристики:

• Разъем - 7/16 DIN-male (соответствие стандарту IEC 60169-4)
• Диаметр кабеля - 1/2"
• Волновое сопротивление - 50 Ом ±2%
• Сопротивление изоляции - ≥10000 МОм
• Сопротивление внутреннего контакта - ≤0.4 мОм
• Сопротивление внешнего контакта - ≤0.2 мОм
• Испытательное напряжение (на уровне моря) - 2500В / 50 Гц
• Рабочее напряжение (на уровне моря) - 1600В / 50 Гц
• Уровень интермодуляционных искажений третьего порядка (несущие 2x20 Вт, частота ≤1880 МГц) - -158 dBc
• КСВн (коэффициент стоячей волны по напряжению) - ≤1.1
• Частотный диапазон - 0–3 ГГц
• Монтаж на гофру - прижимной
• Монтаж центрального контакта - цанга
• Конструктивное исполнение - прямое
• Диэлектрик - фторопласт
• Материал корпуса - латунь
• Центральный проводник - серебряная бронза
• Защита корпуса - IP68
• Температура эксплуатации от -40 до +85°С
• Вес - 150 г
