Муфта-кросс МКО-П1/С09-10SC ССД, до 10 оптических адаптеров

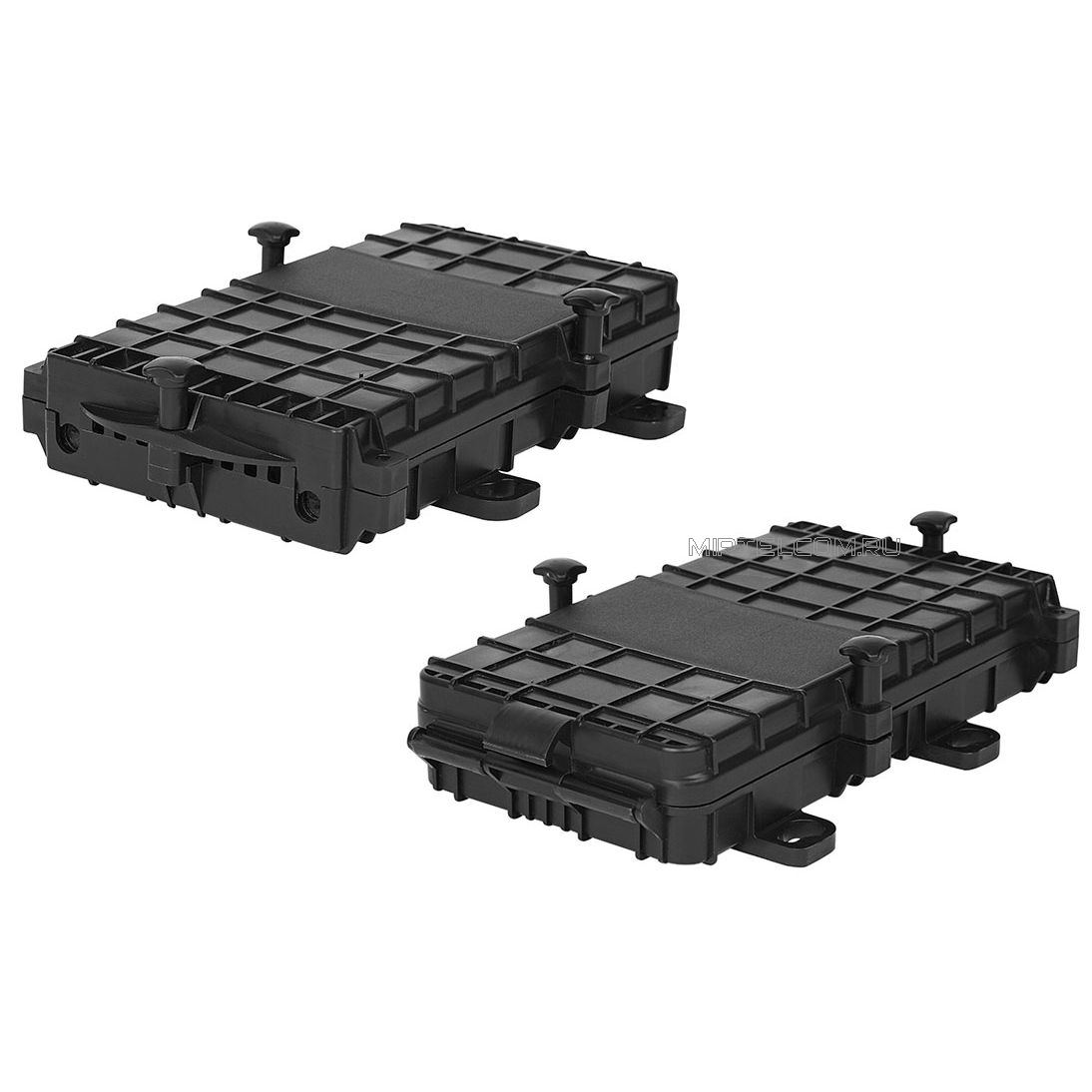

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы.

Тупиковая муфта МКО-П1 предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью муфт МКО является наличие внутри планки или гнезд для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

Характеристики:

• Максимальное кол-во разъёмных соединений - 10
• Тип адаптеров - SC (LC Duplex)
• Макс. кол-во сварных соединений - 36
• Способ герметизации корпуса и вводов ОК - механический
• Герметизирующий материал - эластомер
• Кол-во вводимых ОК:
  магистральные вводы - кабель до 9 мм/транзит 2/1шт
  абонентские вводы - до 5 мм 8шт
• Температура эксплуатации от -60 до +70ºС
• Размер - 247 х 159 х 46 мм
• Вес - 500 г

Комплектация:

• Корпус с крышкой - 1 шт
• Гильзы КДЗС 4525 - 20 шт
• Монтажная панель (вставка) - 1 шт
• Ложемент Л2-СП - 1 шт
• Стяжки, маркеры - 1 к-кт

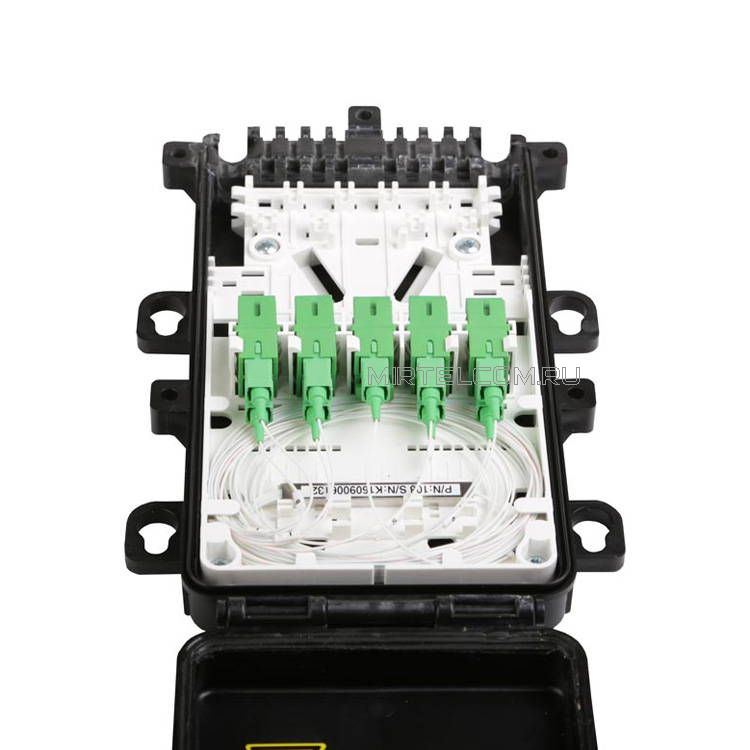

Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки адаптеров типа SC.

На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя РО-1х8-PLC-SM/0.9-1.0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0.9-1.0 м-SC/APC, оконцованных разъемами SC.

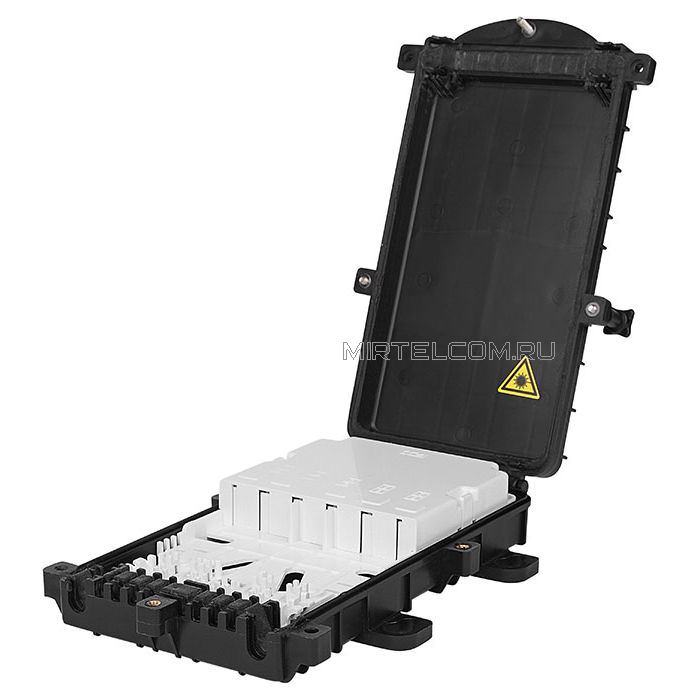

Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты.

Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

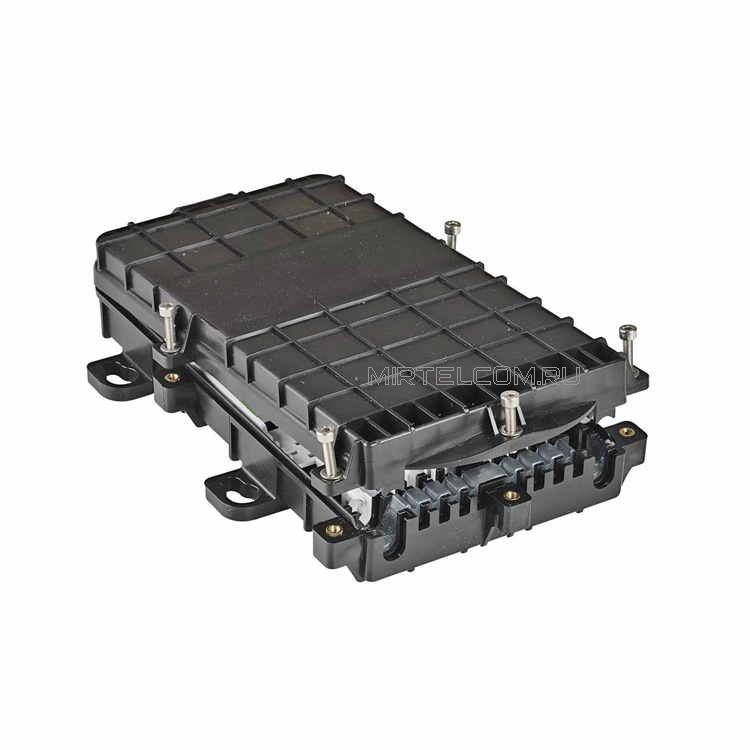

Фиксация крышки и корпуса в закрытом положении осуществляется путем закручивания невыпадающих винтов и запрессованных в корпус гаек.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески.

Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
