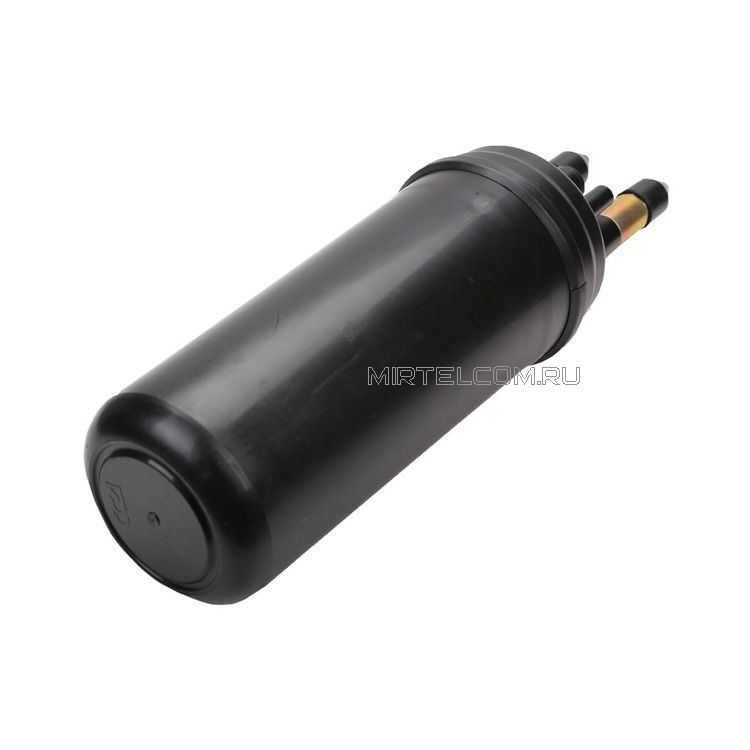

Муфта в грунт МТОК-А1/216-1КТ3645-К-77 для бронированного кабеля

Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.

Особенности:

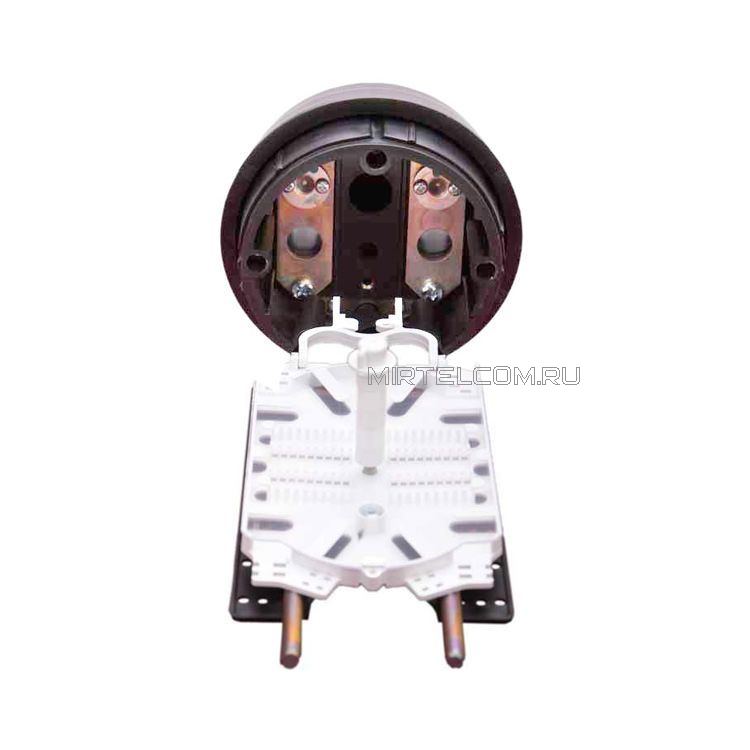

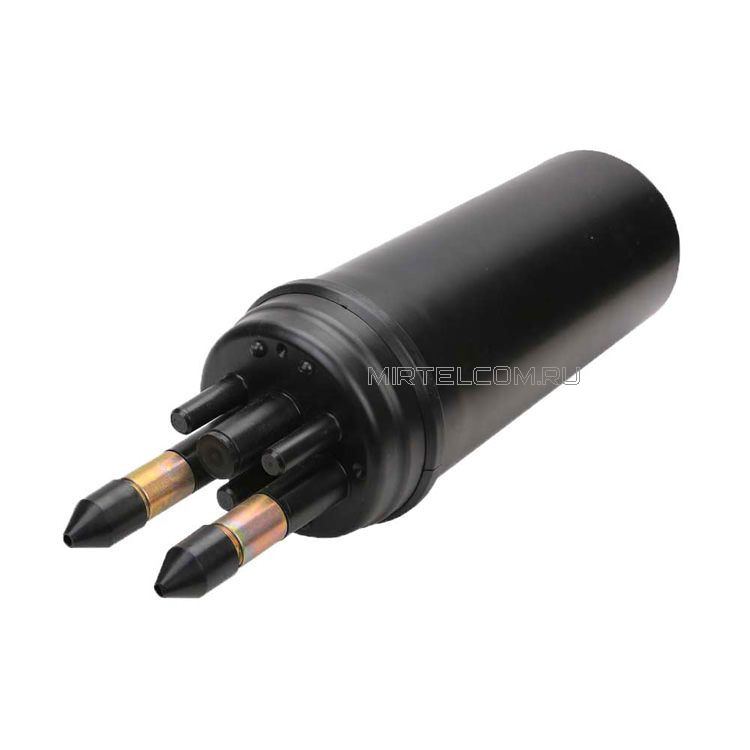

• Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. На оголовнике муфты установлена специальная изолирующая пластина, которая в сочетании со специальными вводами обеспечивает уникальные характеристики и возможности:
  • надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв)
  • защита от скручивания бронированных ОК в процессе эксплуатации
  • наличие электрического контакта брони ОК с корпусом специального ввода (штуцера)
  • возможность изолирования или соединения брони всех ОК непосредственно в муфте
  • обеспечение продольной герметизации вводимых ОК
  • возможность вывода от брони каждого ОК провода заземления (КИП)
• Муфта МТОК-А1 поставляется в комплекте с двумя специальными вводами №7 или №8. Также имеется вариант комплекта муфты с одним вводом №7 и одним вводом №8. В случае необходимости ввода третьего кабеля в муфту дополнительно приобретается специальный ввод, с учетом конструкции оптического кабеля
• Муфта обеспечивает ввод проводов заземления (КИП) через специальные малые патрубки. Способ герметизации проводов заземления осуществляется с помощью термоусаживаемых трубок ТУТ
• В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах»

Характеристики:

• Кол-во сварных соединений - 216
• Тип кассет - КТ-3645
• Макс. кол-во кассет - 6
• Кол-во вводов:
  • круглый, до 16 мм - 3 шт
  • круглый, до 9 мм - 3 шт
• Герметизация корпуса - ТУТ
• Герметизация вводов - спецвводы
• Температура эксплуатации от -60 до +70ºС
• Длина - 527 мм
• Диаметр - 159 мм
• Вес - 3.8 кг
